لماذا تفشل صمامات اسطوانة الغاز الصناعية؟

التكلفة التجارية والتشغيلية لفشل صمام الغاز الصناعي

توقف الإنتاج وفقدان الغاز

تعتمد بيئات التصنيع المستمر بشكل كبير على إمدادات الغاز دون انقطاع. عندما يفشل الاتصال، فإنك تفقد أكثر من مجرد مادة خام. تقوم التسريبات الدقيقة بتنفيس غازات العمليات الباهظة الثمن بصمت في الغلاف الجوي. تؤدي قطرات الضغط الدقيقة هذه إلى إضعاف صيغ التصنيع الآلية. يجب أن تتوقف خطوط الإنتاج بشكل كامل لإجراء عمليات استبدال طارئة. كثيرًا ما نرى المنشآت تشطب خسائر الغاز المتكررة هذه باعتبارها نفايات تشغيلية عادية. يكشف حساب التكلفة الخفية الحقيقية عن استنزاف هائل للربحية. يمكن لختم واحد مخترق أن يتسرب مئات اللترات خلال عطلة نهاية الأسبوع.

مخاطر السلامة والامتثال

لا يمكنك تجاهل المخاطر الكارثية المرتبطة بفشل احتواء الضغط العالي. الانفجارات المفاجئة تحول المكونات المعدنية الثقيلة إلى مقذوفات خطيرة. تتطلب انطلاقات الغازات السامة أو القابلة للاشتعال إخلاء المنشأة فورًا. تفرض الهيئات التنظيمية بصرامة الإبلاغ الصارم عن الحوادث لهذه السيناريوهات المحددة. تفرض الأطر التنظيمية القياسية غرامات باهظة على الانبعاثات الهاربة التي يمكن منعها.

• انتهاكات إدارة السلامة والصحة المهنية: يؤدي التعامل غير الآمن مع الغازات المضغوطة إلى عقوبات شديدة تتعلق بالسلامة في مكان العمل.

• التأثير البيئي: يؤدي تنفيس المواد الكيميائية الضارة إلى إجراء تحقيقات إلزامية من وكالة حماية البيئة (EPA).

• مخاطر الحريق: يؤدي تسرب الغاز القابل للاشتعال بالقرب من مصادر الاشتعال إلى حدوث انفجارات مدمرة.

• تعرض الموظفين: تحل الغازات الخانقة محل الأكسجين بسرعة في الأماكن الصناعية الضيقة.

الاعتراض \"المكون الذي تم تجاهله\"

يخطئ مديرو المرافق بشكل روتيني في تشخيص أوجه القصور في النظام. غالبًا ما يعزون الانخفاض الغامض في الضغط إلى شبكات الأنابيب القديمة. في بعض الأحيان يلومون منظمات الضغط الباهظة الثمن. في الواقع، عادةً ما تكمن ثغرة الجذر في وصلة الأسطوانة مباشرةً. يؤدي هذا الخطأ التشخيصي إلى إهدار الإنفاق الرأسمالي على قطع الغيار الخاطئة. يجب عليك تقييم نقطة الاتصال أولاً قبل هدم الفتحات المعقدة في اتجاه مجرى النهر. يظل الصمام هو العنصر الأكثر ضغطًا والذي يتم التلاعب به بشكل متكرر في سلسلة توصيل الغاز بأكملها.

الآليات الأساسية لفشل الصمام

التآكل الميكانيكي وإساءة الاستخدام

البيئات الصناعية تعرض المعدات لإساءة ميكانيكية شديدة. كثيرًا ما يطبق المشغلون القوة المفرطة أثناء التغييرات الروتينية. غالبًا ما يستخدمون مفاتيح ربط كبيرة الحجم بدلاً من أدوات عزم الدوران المناسبة. يؤدي هذا الدوران الزائد إلى تجريد الخيوط الخارجية وثني السيقان الداخلية. يحدث القشعريرة عندما يؤدي الاحتكاك إلى لحام الأسطح المعدنية المتزاوجة معًا بالقوة.

يمثل دخول الحطام تهديدًا ميكانيكيًا رئيسيًا آخر. أحيانًا يتخطّى الفنيون الميدانيون خطوات التنظيف الحاسمة. فهي تُدخل أوساخًا مجهرية أو نشارة معدنية إلى النظام.

1. تدخل الملوثات إلى المنفذ المفتوح أثناء التخزين أو النقل.

2. يعمل الغاز ذو الضغط العالي على دفع الحطام إلى عمق التجويف الداخلي.

3. تلامس الجزيئات الصلبة المقاعد الداخلية الناعمة عند إغلاقها.

4. يؤدي هذا التسجيل إلى إنشاء مسارات تسرب مجهرية دائمة.

التآكل الكيميائي والبيئي

يؤدي عدم التوافق الكيميائي إلى تدمير سلامة المعدن من الخارج إلى الداخل. ويستهدف التكسير الناتج عن التآكل الناتج عن الإجهاد (SCC) بقوة المكونات النحاسية المطروقة. كثيرًا ما تؤدي سوائل كاشف التسرب التجارية إلى حدوث هذا التفاعل الدقيق. تحتوي العديد من حلول اختبار الفقاعات الشائعة على مركبات الأمونيا المركزة. تتفاعل الأمونيا كيميائيًا مع الخيوط النحاسية المجهدة. يتحول المعدن في النهاية إلى هش ويتحطم تحت ضغط التشغيل العالي.

تعمل البيئات الرطبة أيضًا على تعزيز التآكل الجلفاني الشديد. تولد التوصيلات المعدنية غير المتطابقة تيارات كهربائية عند تعرضها للرطوبة. أما المعدن الأقل نبلاً فيضحي بنفسه ويتحلل بسرعة. يجب عليك مطابقة المواد المناسبة بعناية لمنع هذا التحلل الخبيث.

تعب جهاز تخفيف الضغط (PRD)

أقراص الأمان تمنع انفجارات الأسطوانات الكارثية. إنها تتمزق بأمان لتنفيس الضغط الزائد أثناء الحرائق الشديدة. ومع ذلك، غالبًا ما تفشل هذه الأجهزة قبل الأوان في ظل الظروف العادية. نادراً ما ينبع هذا التمزق المبكر من حدث حقيقي للضغط الزائد. وبدلاً من ذلك، يؤدي التعب الدوري إلى تدمير قرص الأمان المعدني الرقيق. تؤدي دورات التعبئة المتكررة ذات الضغط العالي إلى ثني القرص بشكل متكرر. يضعف المعدن على مدى آلاف النبضات البسيطة. أخيرًا، ينفجر القرص الضعيف أثناء عملية التعبئة القياسية، مما يؤدي إلى تدمير دفعة الغاز بأكملها.

نقاط الضعف وتحديات التطبيق الخاصة بالغاز

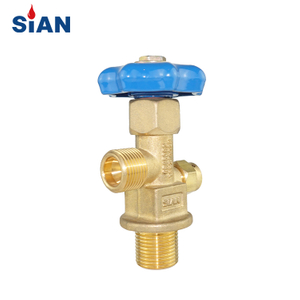

تحديات صمام أسطوانة O2/Air/N2

تتطلب أنظمة الأكسجين يقظة شديدة فيما يتعلق بالنظافة. تشتعل المواد القابلة للاحتراق تلقائيًا في البيئات الغنية بالأكسجين. ان يتطلب صمام أسطوانة O2/Air/N2 ضمانات صارمة للضغط الأدياباتي. يؤدي فتح المقبض بسرعة إلى ضغط الغاز في اتجاه مجرى النهر على الفور. يولد هذا الضغط المفاجئ طفرات حرارية موضعية تتجاوز عدة مئات من الدرجات. في حالة وجود أي حطام هيدروكربوني داخل التجويف، فإنه يشتعل على الفور. يؤدي هذا الحريق الداخلي إلى إذابة الغلاف المعدني بسرعة ويعرض المشغل للخطر. يجب عليك تنفيذ تصميمات بطيئة الفتح للتخفيف من توليد الحرارة القاتل.

تحديات صمام أسطوانة ثاني أكسيد الكربون

يقدم ثاني أكسيد الكربون مضاعفات فريدة للغاية لتغير الطور. يتحول ثاني أكسيد الكربون السائل بسرعة إلى غاز أثناء التفريغ. يمتص هذا التوسع المفاجئ كميات هائلة من الحرارة من البيئة المحيطة. أ يواجه صمام أسطوانة ثاني أكسيد الكربون مخاطر التجميد المستمر في التطبيقات عالية التدفق. يتراكم الصقيع الشديد بسرعة على الجزء الخارجي المعدني. والأهم من ذلك أن انخفاض درجات الحرارة الداخلية يسبب تكوين الجليد الجاف. يعمل البرد الشديد على تقوية اللدائن الداخلية والحلقات الدائرية. تفقد الأختام مرونتها، وتتشقق بشكل دائم، وتفشل في تأمين الاتصال بمجرد ذوبان الجليد في النظام.

تحديات صمام أسطوانة الأرجون

يتطلب اللحام الدقيق وتصنيع أشباه الموصلات نقاء الغاز المطلق. وحتى تسرب الغاز الخامل المجهري يعطل نتائج العملية بالكامل. ان يواجه صمام أسطوانة الأرجون متطلبات هائلة لاحتواء الضغط العالي. لا يمكن لتصنيع أشباه الموصلات أن يتحمل رطوبة الغلاف الجوي التي تدخل تيار الغاز من خلال مانع تسرب معيب. لا تمثل الغازات الخاملة مخاطر الحريق، ولكنها تتطلب تفاوتات شديدة للغاية في معدل التسرب. يجب عليك التأكد من أن آليات الجلوس الداخلية تحافظ على محاذاة مثالية على الرغم من ركوب الدراجات الميكانيكية المتكررة.

اختيار المواد: تقييم البدائل لصمام الغاز الصناعي

اختيار مواد البناء الصحيحة يمنع التدهور المبكر. يجب عليك تقييم البيئة التشغيلية قبل تحديد صمام الغاز الصناعي. إن توحيد نوع معدني واحد لجميع التطبيقات يدعو إلى مخاطر غير ضرورية.

معيار النحاس مزورة

يهيمن النحاس المطروق على السوق الصناعية القياسية. تظل فعالة من حيث التكلفة وسهلة التشغيل. تستخدم معظم الشركات المصنعة النحاس لتوزيع الغاز الخامل القياسي.
الايجابيات: يمنع التوصيل الحراري الممتاز تراكم الحرارة الموضعي. يخلق المعدن الناعم أختامًا أولية موثوقة بسهولة.
السلبيات: يظل معرضًا بدرجة كبيرة لتكسير التآكل الإجهادي (SCC). يوفر النحاس عمرًا محدودًا إلى حد كبير في البيئات الكيميائية القاسية والغنية بالأمونيا.

الفولاذ المقاوم للصدأ (316L) والسبائك المتخصصة

تتطلب التطبيقات شديدة التآكل حلولاً معدنية متقدمة. يوفر الفولاذ المقاوم للصدأ (316L) متانة استثنائية للبيئات الصناعية القاسية.
الايجابيات: إنه يوفر قوة شد عالية بشكل لا يصدق. المقاومة الفائقة للتآكل تجعلها ضرورية للغازات شديدة التآكل أو عالية النقاء (UHP).
السلبيات: إنها تحمل تكلفة شراء أولية أعلى بكثير. يتطلب الفولاذ المقاوم للصدأ تصنيعًا دقيقًا للغاية لمنع تهيج الخيوط الشديدة أثناء التثبيت.

مواد المقعد والختم

توفر الأجسام المعدنية الاحتواء الهيكلي فقط. تعمل الأختام الداخلية غير المعدنية على إيقاف تدفق الغاز. يجب عليك تقييم البوليمرات بناءً على نطاق درجة الحرارة والتوافق الكيميائي المحدد. يقاوم PTFE (البولي تترافلوروإيثيلين) معظم المواد الكيميائية العدوانية ولكنه يتشوه تحت الأحمال الميكانيكية الثقيلة. يوفر PCTFE (بولي كلورو ثلاثي فلورو إيثيلين) ثباتًا فائقًا للأبعاد للتطبيقات المبردة ذات الضغط العالي. تعمل اللدائن النوعية مثل FKM أو EPDM بشكل جيد في المخاليط السامة المتخصصة. يؤدي استخدام المطاط الصناعي الخاطئ إلى التورم السريع والتقصف والانفجار الكارثي.

توافق المواد ودليل التطبيق

القائمة المختصرة والمشتريات: كيفية تقييم مورد الصمامات

التتبع وضمان الجودة

لا يمكنك تحديد سلامة المعدن من خلال الفحص البصري وحده. تفشل السبائك المزيفة أو منخفضة الجودة بشكل كارثي تحت الضغوط الصناعية. اطلب دائمًا تقارير اختبار المواد التي يمكن التحقق منها (MTRs) من المورد الخاص بك. تتتبع هذه المستندات التركيب الكيميائي الدقيق لكمية الحرارة المعدنية. علاوة على ذلك، قم بتقييم بروتوكولات الاختبار الداخلي للشركة المصنعة عن كثب. يقوم البائعون ذوو السمعة الطيبة بإجراء اختبار تسرب الهيليوم بنسبة 100% على كل وحدة قبل الشحن. تخترق ذرات الهيليوم العيوب المجهرية بسهولة، وتكشف عن عيوب غير مرئية لاختبارات الهواء القياسية.

الامتثال لمعايير الصناعة

تتطلب الأجهزة الصناعية الالتزام الصارم بأنظمة السلامة الدولية. لا تشتري معدات تفتقر إلى علامات الاعتماد المناسبة. التأكد من أن التصميم يلبي أو يتجاوز المعايير الإقليمية والعالمية. يجب أن تبحث منشآت أمريكا الشمالية عن الامتثال لـ CGA V-9. يجب أن تعطي العمليات العالمية الأولوية لشهادة ISO 10297. تفرض الأسواق الأوروبية الامتثال لـ TPED لمعدات الضغط القابلة للنقل. تضمن هذه المعايير نجاة التصميم من اختبارات الدورة الصارمة وإساءة استخدام درجات الحرارة القصوى أثناء مرحلة النماذج الأولية.

تكلفة دورة الحياة مقابل تكلفة الوحدة

غالبًا ما تسعى فرق المشتريات إلى الحصول على أقل سعر شراء فوري. يتضمن التحول من عقلية شراء المعاملات تقييم اقتصاديات التشغيل على المدى الطويل. يجب عليك التركيز بشكل كبير على بيانات دورة الحياة وتقليل فترات الصيانة. تتطلب المكونات الرخيصة تغييرات متكررة، مما يستنزف موارد العمل بسرعة. قد تكلف السبائك المتميزة ضعف التكلفة في البداية. ومع ذلك، فإنه غالبا ما يستمر خمس مرات أطول في الميدان. كثيرًا ما تخفي تكاليف الوحدة الأولية دورات الاستبدال المتكررة والمكلفة.

حقائق التنفيذ

إن طرح معدات جديدة عبر الأسطول الحالي يؤدي إلى مخاطر مؤقتة. يجب عليك تقييم التوافق بين التصميمات الجديدة ووصلات الأسطوانات القديمة. تتطلب المواد المختلفة إجراءات تثبيت محدثة. تصبح إعادة تدريب المشغلين أمرًا بالغ الأهمية خلال هذه الفترة الانتقالية. يجب أن يتعلم الفنيون مواصفات عزم الدوران الجديدة لمنع إتلاف خيوط الفولاذ المقاوم للصدأ الأكثر صلابة. يجب عليك تنفيذ استراتيجية الطرح المرحلية. اختبر المكونات الجديدة في منطقة إنتاج خاضعة للرقابة قبل تنفيذ الترقية على مستوى المنشأة.

الخلاصة

يتطلب منع فشل الصمام الكارثي أكثر من مجرد الصيانة الأساسية. يجب عليك مواءمة علوم المواد بشكل مباشر مع البيئات التشغيلية المحددة لديك. إن الاعتماد على النحاس المُسلَّع في التطبيقات الكيميائية القاسية يضمن التوقف المتكرر. يتيح لك التعرف على الفرق بين سوء الاستخدام الميكانيكي والتآكل الكيميائي تنفيذ إصلاحات دائمة. قم بترقية معايير الشراء الخاصة بك للمطالبة بشهادات المعادن التي يمكن تتبعها والامتثال الصارم لمعايير ISO. كخطوة تالية موصى بها للغاية، قم بإجراء تدقيق شامل لفشل المكونات الحالية التي تم إلغاؤها. إشراك الشركة المصنعة المعتمدة للحصول على استشارة فنية. دع البيانات تقود عملية مطابقة المواد الخاصة بالتطبيق الخاص بك لتأمين منشأتك بشكل دائم.

الأسئلة الشائعة

س: هل يمكن لسوائل كاشف التسرب أن تتسبب بالفعل في تعطل صمام أسطوانة الغاز النحاسية؟

ج: نعم. تحتوي العديد من سوائل كاشف التسرب التجارية على مركبات الأمونيا. هذه المواد الكيميائية المحددة تحفز تكسير التآكل الإجهادي في النحاس تحت ظروف الضغط العالي. يصبح المعدن هشًا ويتحطم في النهاية تحت الضغط.

س: كم مرة يجب استبدال صمام اسطوانة الغاز الصناعي؟

ج: تعتمد دورات الاستبدال بشكل كبير على نوع الغاز وتكرار التعبئة والمعايير التنظيمية. تتماشى عادةً مع دورة الاختبار الهيدروستاتيكي للأسطوانة لمدة 5 أو 10 سنوات. ومع ذلك، قد تتطلب التطبيقات ذات الدورة العالية استبدالًا استباقيًا في وقت أقرب بكثير.

س: لماذا يتجمد صمام ثاني أكسيد الكربون أثناء الاستخدام؟

ج: إن التمدد السريع لثاني أكسيد الكربون السائل إلى غاز يمتص كمية كبيرة من الحرارة. إذا تجاوزت معدلات التدفق القدرة التصميمية للصمام، فإنها تسبب تجميدًا خارجيًا شديدًا. يمكن لهذا البرد الشديد أن يؤدي إلى تشويه الأختام الداخلية غير المعدنية بشكل دائم.

س: ما هو السبب الأكثر شيوعاً لفشل صمام تخفيف الضغط العالي؟

ج: بصرف النظر عن سيناريوهات الضغط الزائد الفعلية، غالبًا ما يحدث الفشل المبكر بسبب التعب الدوري. يؤدي النبض المتكرر أثناء عمليات التعبئة القياسية إلى ثني المعدن. يؤدي هذا الضغط المتكرر إلى إضعاف القرص الممزق حتى ينكسر في النهاية.
