صمامات اسطوانة غاز الأكسجين مقابل. صمامات أسطوانات الغاز الأخرى: ما الفرق؟

يتم تصميم صمامات أسطوانات الغاز وفقاً لخصائص الغاز الذي تتحكم فيه وهيكل الأسطوانة وظروف الاستخدام. على الرغم من أن العديد من الصمامات قد تبدو متشابهة، إلا أنها غير قابلة للتبديل تلقائيًا.

تتميز صمامات أسطوانة غاز الأكسجين بخصائص السلامة والتحكم المتخصصة، مما يجعلها ضرورية للتطبيقات الطبية والصناعية. يدعم الأكسجين الاحتراق، ويعمل في أسطوانات عالية الضغط، ويتطلب تحكمًا دقيقًا في التلوث، والإغلاق، وتدفق الغاز.

قد تحتوي الصمامات المستخدمة للنيتروجين والأرجون والهيليوم وثاني أكسيد الكربون والغازات الأخرى على متطلبات مختلفة من المواد والضغط والاتصال والسلامة. يساعد فهم هذه الاختلافات موردي الغاز ومقدمي الرعاية الصحية والمصنعين وفرق الصيانة على اختيار الصمام الصحيح لكل تطبيق.

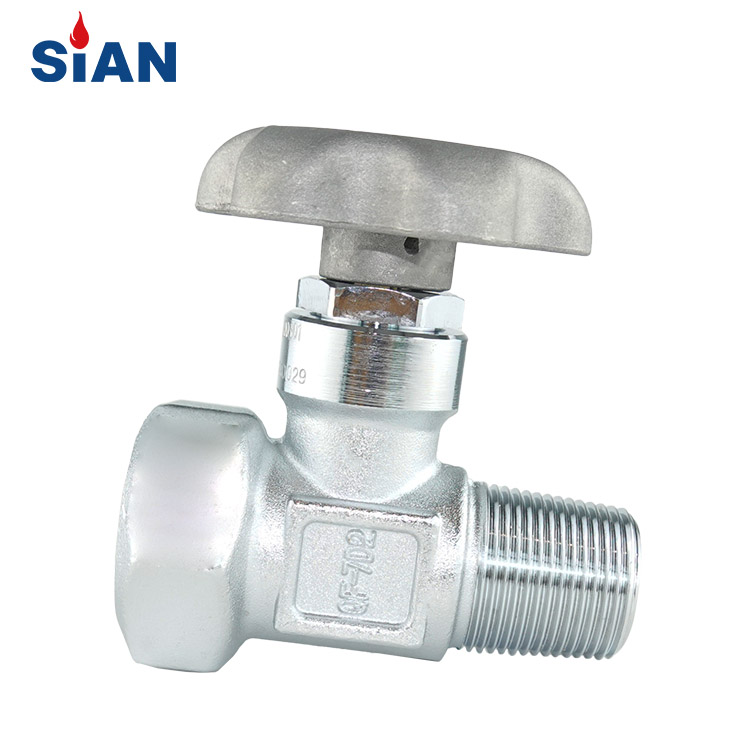

صمام أسطوانة غاز الأكسجين SiAN QF-7D2. عرض الصفحة الرسمية للمنتج للمواصفات الخاصة بالنموذج.

لماذا تتطلب صمامات الأكسجين اهتمامًا خاصًا؟

الأكسجين غير قابل للاشتعال في حد ذاته، لكنه يدعم الاحتراق بقوة. المواد التي قد تكون مقبولة في خدمة الغاز العادية يمكن أن تصبح غير آمنة إذا كانت تحتوي على زيت أو شحوم أو بقايا عضوية أو ملوثات أخرى عند تعرضها للأكسجين المضغوط.

لهذا السبب، يتضمن اختيار صمام الأكسجين أكثر من مجرد التحقق من قدرة الصمام على تحمل الضغط. يجب أن يكون الصمام أيضًا مناسبًا لخدمة الأكسجين، ويتم تنظيفه بشكل صحيح، ومغلق بشكل صحيح، ومتوافق مع الأسطوانة والمعدات النهائية.

قد تختلف المتطلبات أيضًا بين الأكسجين الصناعي والأكسجين الطبي. يمكن استخدام الأنظمة الصناعية للقطع أو اللحام أو معالجة المعادن أو العمل المختبري، بينما قد تتطلب الأنظمة الطبية ضوابط إضافية تتعلق بالنظافة وسلامة المرضى وتنظيم التدفق وتوافق معدات الرعاية الصحية.

تكوين المواد وتوافق الأكسجين

يعد اختيار المواد أحد أهم الاختلافات بين صمامات أسطوانة الأكسجين والصمامات المستخدمة للغازات الأخرى. تستخدم صمامات الأكسجين عادةً النحاس أو الفولاذ المقاوم للصدأ المتوافق مع الأكسجين، اعتمادًا على تصميم المنتج وتطبيقه. ينبغي تقييم السبيكة وحالة السطح ومكونات الختم وعملية التصنيع معًا.

القضية الأساسية ليست مجرد ما إذا كانت المادة قوية أو مقاومة للتآكل. ويجب أيضًا أن يعمل بأمان في خدمة الأكسجين المضغوط وتجنب خلق مخاطر اشتعال غير ضرورية. يجب أن تكون المكونات خالية من الزيوت والشحوم والمواد الأخرى التي يمكن أن تتفاعل في بيئة غنية بالأكسجين.

قد تستخدم صمامات الغازات الخاملة مثل النيتروجين أو الأرجون أو الهيليوم النحاس أو الفولاذ المقاوم للصدأ أو الألومنيوم أو غيرها من المواد المناسبة. ومع ذلك، فإن ملاءمة المواد لا تزال تعتمد على الغاز والضغط ودرجة الحرارة والنقاء والاستخدام المقصود. لا ينبغي أن تتم الموافقة تلقائيًا على المادة المناسبة لخدمة غاز واحدة للأكسجين.

تصنيف الضغط وتوافق الاسطوانة

عادة ما يتم تعبئة أسطوانات الأكسجين وتخزينها عند ضغط مرتفع، لذلك يجب أن يتطابق الصمام مع ضغط العمل المقدر للأسطوانة. تختلف القيمة الدقيقة وفقًا للأسطوانة ونموذج الصمام ومتطلبات السوق والمعايير الفنية المعمول بها.

توفر صفحات منتجات الأكسجين الرسمية لشركة SiAN معلومات خاصة بالطراز. على سبيل المثال، تم إدراج الطراز QF-7D2 رقم 712-857-08 في خدمة O₂/Air/N₂ مع ضغط تشغيل يبلغ 15 ميجا باسكال، وخيط مدخل PZ27.8، ووصلة مخرج G5/8-INT. تنطبق هذه المواصفات على هذا النموذج فقط.

قد يكون لصمامات أسطوانات الغاز الأخرى معدلات ضغط وتكوينات توصيل مختلفة. يمكن تصميم صمام النيتروجين أو الأرجون لنطاق ضغط مماثل، لكن هذا لا يجعله مناسبًا تلقائيًا للأكسجين. يجب فحص خدمة الغاز والوثائق الفنية قبل الاستبدال.

يجب أيضًا تمييز تصنيف الضغط عن ضغط التسليم. يتحكم صمام الأسطوانة في الوصول إلى الغاز المخزن، بينما يعمل منظم الضغط عادةً على تقليل الضغط إلى المستوى الذي تتطلبه المعدات الطبية أو العملية الصناعية.

الضغط المتبقي والتحكم في التلوث

تم تجهيز بعض صمامات أسطوانة الأكسجين بوظيفة الضغط المتبقي. يساعد صمام الضغط المتبقي، أو RPV، في الحفاظ على الضغط الإيجابي داخل الأسطوانة بعد الاستخدام. وهذا يمكن أن يقلل من خطر دخول الهواء والرطوبة والملوثات الخارجية إلى الأسطوانة عند انخفاض الضغط.

لا يتم تضمين RPV في كل صمام أكسجين، ويعتمد تصميمه وأدائه على الطراز المحدد. ولذلك ينبغي التعامل معها على أنها ميزة خاصة بالنموذج وليس وظيفة قياسية لجميع صمامات أسطوانة الأكسجين.

حتى عند استخدام مركبة RPV، تظل المعالجة الصحيحة أمرًا ضروريًا. يجب حماية مخرج الصمام من الأوساخ والرطوبة، ويجب عدم فتح الأسطوانة أو تعديلها بواسطة أشخاص غير مؤهلين.

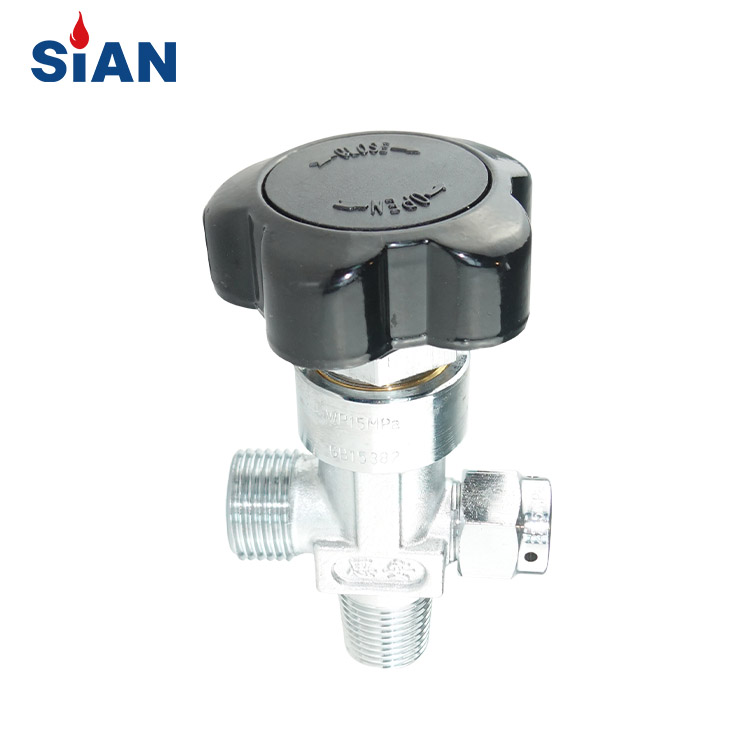

SiAN QF-21A صمام أسطوانة غاز الأكسجين من نوع الحجاب الحاجز. يتم سرد مواصفات الضغط والاتصال والسلامة الخاصة به على الصفحة الرسمية للمنتج.

التحكم في التدفق في الأنظمة الطبية والصناعية

تعتبر صمامات أسطوانة غاز الأكسجين مسؤولة عن فتح وإغلاق وعزل مصدر الغاز. عادةً ما يتم تحقيق التوصيل الدقيق بواسطة المنظم، أو مقياس التدفق، أو صمام الإبرة، أو معدات التحكم في الغاز الطبي المتصلة في اتجاه مجرى النهر.

في أماكن الرعاية الصحية، يجب توفير الأكسجين بمعدل تدفق مناسب للمريض ومعدات العلاج. يمكن أن تساعد أجهزة قياس التدفق المتكاملة ومنظمات الدقة في توصيل الأكسجين بدقة لتلبية المتطلبات السريرية، ولكن لا ينبغي أن تُنسب هذه الوظائف إلى صمام الأسطوانة ما لم يتم تضمينها على وجه التحديد في تصميم المنتج.

في التطبيقات الصناعية، يمكن استخدام الأكسجين في القطع أو اللحام أو دعم الاحتراق أو عمليات الأكسدة أو العمليات المعملية. يظل التحكم في التدفق مهمًا، على الرغم من أن الدقة وطريقة التحكم المطلوبة تعتمد على المعدات والعملية.

بالنسبة للغازات الخاملة مثل النيتروجين أو الهيليوم أو ثاني أكسيد الكربون، يظل تنظيم التدفق مهمًا ولكنه عادةً ما يكون أقل أهمية من سيناريوهات العلاج بالأكسجين. ومع ذلك، فإن معدل التدفق غير الصحيح يمكن أن يؤثر على جودة اللحام، أو نتائج المختبر، أو استقرار الضغط، أو كفاءة الإنتاج.

متطلبات النقاء والتنظيف والختم

يتأثر نقاء الأكسجين بمصدر الغاز، والأسطوانة، وعملية التعبئة، والصمام، والمنظم، والخرطوم، والمعدات المتصلة. يجب أن يوفر الصمام إحكامًا فعالاً ويجب ألا يدخل الملوثات إلى مسار الغاز.

تتطلب مكونات خدمة الأكسجين التنظيف والتعامل بعناية. يمكن أن تشكل مواد التشحيم والجزيئات المعدنية والغبار والمخلفات العضوية مخاطر على السلامة عند تعرضها للأكسجين المضغوط. يجب استخدام المواد ومنتجات الصيانة المعتمدة لخدمة الأكسجين المقصودة فقط.

تحتاج صمامات النيتروجين أو الأرجون أو الهيليوم أو ثاني أكسيد الكربون أيضًا إلى منع التسرب والتلوث، لكن متطلبات التنظيف والمواد الخاصة بها قد تختلف وفقًا للغاز والاستخدام. وهذا لا يعني أن صمامات الغاز الأخرى ليس لديها متطلبات السلامة؛ ويعني ذلك أنه يجب تقييم كل خدمة غاز وفقًا للمخاطر وظروف التشغيل الخاصة بها.

المعايير والشهادة

يمكن تصنيع صمامات أسطوانة غاز الأكسجين وفقًا للمعايير الوطنية أو الدولية، ولكن يجب دائمًا التحقق من الامتثال للطراز والسوق المحددين.

صمام أسطوانة الأكسجين QF-7D2 الخاص بشركة SiAN مدرج في معيار الإنتاج GB15382-2009. تم إدراج طراز QF-21A أيضًا لخدمة O₂/Air/N₂ مع ضغط عمل يبلغ 15 ميجا باسكال، وخيوط مدخل ومخرج محددة، ونطاق أجهزة أمان خاص بالطراز، وGB15382-2009.

لا تنطبق هذه المواصفات تلقائيًا على كل صمام أكسجين توفره الشركة المصنعة. يجب التحقق من وثائق الاعتماد والامتثال وفقًا لنموذج المنتج الدقيق والتكوين ومعدل الضغط والاتصال والتطبيق المقصود.

قد تتطلب أنظمة الأكسجين الطبي أيضًا موافقات أو وثائق إضافية اعتمادًا على البلد ومؤسسة الرعاية الصحية ومعيار الأسطوانة وتوصيل المعدات. يجب على المشترين طلب ورقة البيانات ذات الصلة، والرسم الفني، وتعليمات التثبيت، وتقرير الاختبار، وإعلان المطابقة، ومعلومات درجة حرارة التشغيل، والشهادة المعمول بها قبل الشراء.

كيفية اختيار صمام اسطوانة الأوكسجين الصحيح

الخطوة الأولى هي تحديد خدمة الغاز وتطبيقه. تأكد مما إذا كان سيتم استخدام الصمام للأكسجين الصناعي، أو الأكسجين الطبي، أو الهواء الغني بالأكسجين، أو تطبيق O₂/Air/N₂ مدمج.

بعد ذلك، تحقق من سن عنق الأسطوانة، واتصال المخرج، وضغط العمل، والقطر الاسمي، ونوع الصمام، واتجاه التثبيت. يجب أن تتطابق هذه التفاصيل مع الأسطوانة والمنظم النهائي. التشابه البصري ليس كافيا لتأكيد التوافق.

وينبغي بعد ذلك مراجعة المواد ومكونات الختم ومتطلبات تنظيف الأكسجين ووظيفة الضغط المتبقي وجهاز السلامة ونطاق درجة حرارة التشغيل. إذا كان سيتم استخدام الصمام في نظام طبي أو نظام عالي النقاء، فيجب التأكد من النظافة والوثائق المطلوبة قبل الطلب.

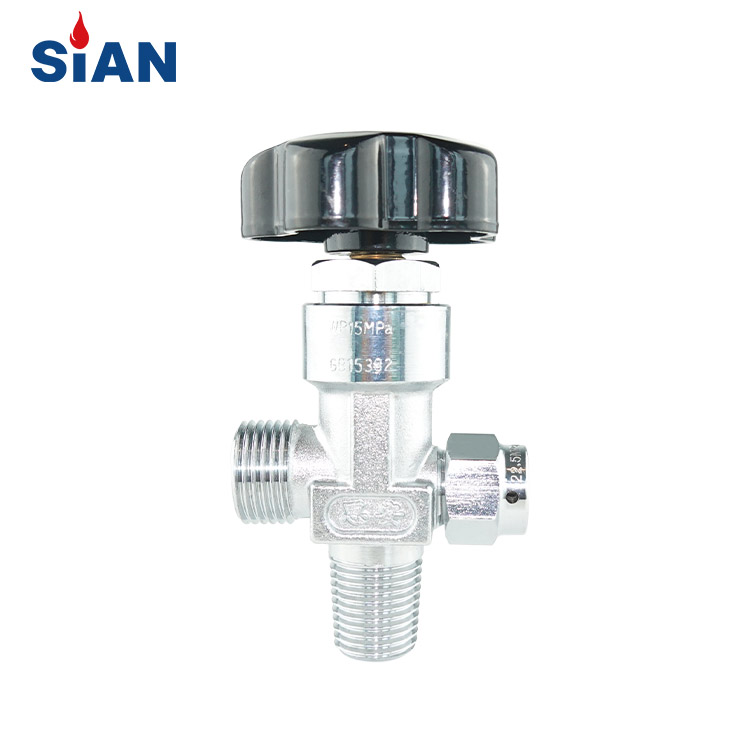

تكوين آخر لصمام أسطوانة غاز الأكسجين والنيتروجين SiAN لتطبيقات أسطوانات الغاز الصناعية.

والصمام المناسب هو الذي يتوافق مع نظام الغاز الكامل. قد يؤدي اختيار الطراز فقط لأنه يحتوي على الخيط الصحيح أو تصنيف الضغط إلى حدوث مشكلات إذا كانت خدمة الغاز أو مادة الختم أو نطاق الاعتماد غير مناسب.

التركيب والصيانة

يجب تركيب صمامات الأكسجين بواسطة أفراد مدربين وفقًا لتعليمات الشركة المصنعة. قبل التثبيت، افحص الصمام ووصلة الأسطوانة والخيوط والأختام والمخرج بحثًا عن أي ضرر أو تلوث.

لا تستخدم مواد التشحيم ذات الأساس الزيتي، أو المواد المانعة للتسرب غير المعتمدة، أو التركيبات غير المتوافقة. تجنب التأثير، والتضييق المفرط، والتعديل غير المصرح به، والفتح السريع غير المنضبط للصمام. يجب اختبار نظام الغاز للتأكد من عدم وجود تسرب بعد التثبيت.

يجب تأمين الأسطوانات وتخزينها في منطقة مناسبة جيدة التهوية بعيداً عن الحرارة والشرر والزيوت والشحوم والمواد القابلة للاحتراق. إذا أصبح من الصعب تشغيل الصمام، أو ظهر عليه تلف واضح، أو فشل في اختبار التسرب، فيجب إزالته من الخدمة وفحصه بواسطة موظفين مؤهلين.

حلول صمامات أسطوانة غاز الأكسجين SiAN

تقوم شركة SiAN، التي تديرها شركة Ningbo Fuhua Valve Co., Ltd.، بتوريد صمامات أسطوانة الغاز الصناعية وصمامات الغاز الطبي والمنتجات ذات الصلة. الرسمية لها نطاق صمامات أسطوانة O₂/Air/N₂ يتضمن نوع الإبرة، ونوع الحجاب الحاجز، والاتصال المحوري، وتكوينات الصمامات الأخرى.

تختلف مواصفات المنتج حسب الموديل. يجب على العملاء تقديم نوع الغاز، ومعيار الأسطوانة، وضغط العمل، وخيط الإدخال، ووصلة المخرج، ودرجة الحرارة، والتطبيق، ووثائق السلامة أو الشهادة المطلوبة حتى يمكن تأكيد التكوين الصحيح.

الأسئلة المتداولة

هل يمكن استخدام صمام النيتروجين أو الأرجون للأكسجين؟

ليس تلقائيا. يجب التحقق من الصمام لخدمة الأكسجين، بما في ذلك مواده، وحالة التنظيف، ومكونات الختم، ومعدل الضغط، والوثائق المعمول بها.

هل تشتمل جميع صمامات أسطوانة الأكسجين على صمام الضغط المتبقي؟

لا. وظائف الضغط المتبقي خاصة بالطراز ويجب تأكيدها في ورقة بيانات المنتج.

هل يتحكم صمام أسطوانة الأكسجين في تدفق التسليم النهائي؟

عادة، يوفر صمام الأسطوانة الإغلاق وعزل الغاز، بينما يقوم منظم التدفق أو مقياس التدفق أو جهاز التحكم بإدارة ضغط التسليم النهائي والتدفق.

ما هو معدل الضغط الذي يجب أن يتمتع به صمام الأكسجين؟

يعتمد معدل الضغط الصحيح على الأسطوانة ونموذج الصمام والمتطلبات المحلية والتطبيق. على سبيل المثال، تسرد SiAN بعض نماذج O₂/Air/N₂ عند 15 ميجا باسكال، ولكن لا ينبغي تطبيق هذه القيمة على كل صمام أكسجين.

الاستنتاج

تختلف صمامات أسطوانة غاز الأكسجين عن صمامات أسطوانة الغاز الأخرى لأن خدمة الأكسجين تتطلب تحكمًا دقيقًا في الضغط والمواد والنظافة والختم ومخاطر التلوث. يدعم الأكسجين عملية الاحتراق، لذلك يجب أن يكون الصمام والمكونات المتصلة مناسبة للخدمة المقصودة ويتم التعامل معها بشكل صحيح.

يعتمد الاختيار الصحيح على التكوين الكامل، بما في ذلك الغاز، والأسطوانة، والضغط، والتوصيلات، والمنظم، وبيئة التشغيل، ووظائف السلامة، ووثائق الاعتماد. زيارة صمامات سيان لاستكشاف حلول صمامات أسطوانة غاز الأكسجين وطلب معلومات فنية خاصة بالنموذج لتطبيقك.
